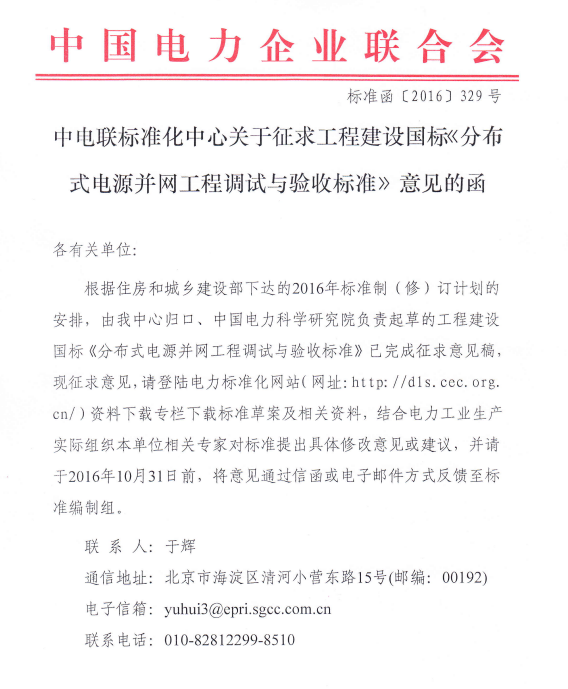

橙電網輸配電網獲悉，近日，中電聯標準化中心發布了關于征求工程建設國標《分布式電源并網工程調試與驗收標準》意見的函，本標準共分5章和3個附錄，主要技術內容包括：總則、術語、基本規定、并網工程調試、并網工程驗收等。詳情如下： 前 言根據住房和城鄉建設部《關于印發2016年工程建設標準規范制訂、修訂計劃的通知》(建標[2015]274號)的要求，標準編制組經廣泛調查研究，認真總結實踐經驗，并在廣泛征求意見的基礎上，制定本標準

橙電網輸配電網獲悉，近日，中電聯標準化中心發布了關于征求工程建設國標《分布式電源并網工程調試與驗收標準》意見的函，本標準共分5章和3個附錄，主要技術內容包括：總則、術語、基本規定、并網工程調試、并網工程驗收等。詳情如下：

前 言

根據住房和城鄉建設部《關于印發2016年工程建設標準規范制訂、修訂計劃的通知》(建標[2015]274號)的要求，標準編制組經廣泛調查研究，認真總結實踐經驗，并在廣泛征求意見的基礎上，制定本標準。

本標準共分5章和3個附錄，主要技術內容包括：總則、術語、基本規定、并網工程調試、并網工程驗收等。

本標準由住房和城鄉建設部負責管理，由中國電力企業聯合會負責日常管理，由中國電力企業聯合會負責具體技術內容的解釋。執行過程中如有意見或建議，請寄送中國電力企業聯合會(地址：北京市宣武區白廣路二條一號，郵編：100761)。

本標準主編單位、參編單位、主要起草人和主要審查人：

主編單位：中國電力科學研究院

參編單位：

主要起草人：

主要審查人：

1 .總 則

1.0.1 為規范分布式電源并網工程的調試和驗收，保障人員、設備和電網的安全，制定本標準。

1.0.2 本標準適用于接入35kV及以下電壓等級電網的新建、改擴建分布式電源并網工程的調試和驗收。

1.0.3 分布式電源并網工程調試與驗收包括通用技術條件檢查、分系統調試、系統聯調和并網工程驗收。

1.0.4 分布式電源并網工程調試和驗收，除應符合本標準外，尚應符合國家現行有關標準的規定。

2.術 語

2.0.1 并網工程調試 Commissioning of distributed generation grid-connected engineering

對與分布式電源接入電網直接相關的電氣主接線、繼電保護和安全自動裝置、監控與通信等實現分布式電源并網功率控制、涉網保護、電網異常響應等功能的設備集合進行的調試。

2.0.2 并網工程驗收 Acceptance for distributed generation grid-connected engineering

對與分布式電源接入電網直接相關的電氣主接線系統、繼電保護和安全自動裝置、監控和通信等設備設施進行的驗收。

3.基本規定

3.0.1 分布式電源單體設備調試通過后，方可進行并網工程調試;并網工程調試包括分系統調試和系統聯調兩個部分。

3.0.2 分布式電源并網工程調試完成后，方可進行并網工程驗收。

3.0.3 分布式電源并網工程調試和驗收前應具備以下技術文件：

1 并網工程設計資料、圖紙;

2 設備制造商提供的技術規范和運行操作說明書、型式試驗報告、出廠試驗報告以及相關圖紙和系統圖;

3 設備訂貨合同及技術條件、設備安裝記錄、監理報告以及其他相關圖紙和資料。

3.0.4 接入220V/380V電壓等級電網的分布式電源，應向其所接入電網的運營管理部門提出并網工程調試和驗收申請;接入10(6)kV～35kV電壓等級電網的分布式電源，應向其所接入電網的調度部門提出并網工程調試和驗收申請。

3.0.5 分布式電源并網調試和驗收宜在下列環境條件下進行：

1 環境溫度：戶內-5℃～+45℃，戶外-25℃～+50℃;

2 環境濕度：相對濕度不大于95%，無凝露。

3.0.6 分布式電源并網調試和驗收過程中遇惡劣天氣時，應停止并網調試及驗收工作。

3.0.7 并網工程調試和驗收用儀器、儀表測量精度應滿足調試和驗收要求，并通過國家認可的有關計量檢定部門檢定且在有效期內。

3.0.8 調試和驗收工作應符合現行國家標準《電力安全工作規程(線路)》GB 26859和《電力安全工作規程(發電廠和變電站電氣部分)》GB 26860的有關規定。

3.0.9 調試和驗收人員應熟悉緊急事件處理程序。發生直接危及人身、電網和設備安全的緊急情況時，調試和驗收人員有權停止作業并在采取可能的緊急措施后撤離作業場所，并立即報告。

3.0.10 分布式電源公共連接點的諧波、電壓偏差、電壓波動和閃變、三相電壓不平衡和頻率偏差等電能質量指標應符合現行國家標準《電能質量 公用電網諧波》GB/T 14549、《電能質量 供電電壓偏差》GB/T 12325、《電能質量 電壓波動和閃變》GB/T 12326、《電能質量 三相電壓不平衡》GB/T 15543、《電能質量 電力系統頻率偏差》GB/T 15945的有關規定。

4.并網工程調試

4.1 一般規定

4.1.1 并網工程調試前，分布式電源應具備的條件除應符合本標準第3.0.3條的規定外，還應符合下列規定：

1 所需調試的設備或分系統的構筑物和設備安裝工程已完成，施工記錄等資料齊全，并驗收合格;

2 設備單體調試已結束，并具備單體調試報告;

3 分布式電源本地監控通信系統調試完成;

4 接受公共電網直接調度的分布式電源，應具有調度下達的遠動信息表、設備命名等文件;

5 場地環境條件滿足調試要求，屏柜、設備、交直流系統、接地等滿足調試要求;

6 具有分布式電源并網工程調試方案。

4.1.2 并網工程調試方案應根據分布式電源的結構形式特點確定相應的調試項目、調試步驟和方法，調試方案應包括下列內容：

1 調試依據;

2 調試參加人員、調試使用設備及調試環境要求;

3 調試項目、步驟和方法;

4 調試安全管理細則;

5 緊急事件處理程序

4.1.3 并網工程調試人員應具有相應的資質，應熟悉設備的工作原理及基本結構，掌握必要的機械、電氣、檢測、安全防護等知識和方法，能夠正確使用調試工具和安全防護設備，能夠判斷常見故障的原因并掌握相應處理方法，具備發現危險和察覺潛伏危險并排除危險的能力。

4.1.4 接入不同電壓等級電網的分布式電源，并網工程調試項目應符合表4.1.1的規定。

表4.1.1 并網工程調試項目表

4.1.5分布式電源應按表4.1.2的規定進行并網工程調試的一般性檢查。

表4.1.2 并網工程調試的一般性檢查內容及要求

4.1.1 檢查分布式電源與公共電網的電氣連接點各回路的一次回路電纜，以及控制電纜和通信電纜等二次電纜的絕緣測試報告，其測試方法應符合現行國家標準《電氣裝置安裝工程電氣設備交接試驗標準》GB 50150的有關規定，測試結果應滿足現行國家標準《額定電壓1kV(Um=1.2kV)到35kV(Um=40.5kV)擠包絕緣電力電纜及附件 第1部分：額定電壓1kV(Um=1.2kV)和3kV(Um=3.6kV)電纜》GB/T 12706.1和《額定電壓1kV(Um=1.2kV)到35kV(Um=40.5kV)擠包絕緣電力電纜及附件 第2部分：額定電壓6kV(Um=7.2kV)到30kV(Um=36kV)電纜》GB/T 12706.2的有關規定。

4.1.2 檢查分布式電源接地系統的接地電阻測試報告，其測試方法應符合現行國家標準《建筑物防雷裝置檢測技術規范》GB/T 21431的有關規定，測試結果應符合現行國家標準《交流電氣裝置的接地設計規范》GB/T 50065的有關規定。

4.1.3 檢查分布式電源并網點開斷設備測試報告，其絕緣電阻、回路電阻、交流耐壓的測試方法應符合現行國家標準《3.6kV-40.5kV交流金屬封閉開關設備和控制設備》GB 3906 的有關規定，測試結果應符合現行國家標準《電氣裝置安裝工程電氣設備交接試驗標準》GB 50150的有關規定。

4.1 分系統調試

4.2.1 分布式電源并網工程的分系統調試主要包括與分布式電源接入電網直接相關的電氣主接線系統、涉網繼電保護和安全自動裝置、監控與通信等分系統功能的調試。

4.2.2 電氣主接線系統的調試應符合下列規定：

1 分布式電源送出線路空載沖擊合閘試驗。試驗方法應符合現行國家標準《電氣裝置安裝工程電氣設備交接試驗標準》GB 50150的有關規定，試驗過程中一次設備應無異常、保護裝置應無誤動，電壓應在允許范圍內;

2 斷路器帶電投切及母線充電試驗。對分布式電源并網點、發電單元并網間隔等處的斷路器進行帶電投切試驗;有中壓母線的，應同時進行中壓母線充電試驗;試驗方法應符合現行國家標準《電氣裝置安裝工程電氣設備交接試驗標準》GB 50150的有關規定，試驗過程中一次設備應無異常、保護裝置應無誤動;

3 變壓器沖擊試驗。在變壓器低壓側斷路器斷開的情況下，連續做五次沖擊試驗，每次沖擊試驗間隔不少于5分鐘，試驗方法應符合現行國家標準《電氣裝置安裝工程電氣設備交接試驗標準》GB 50150的有關規定，變壓器應無異常、保護應無誤動，每次沖擊試驗時應派人在現場對變壓器進行監視。

4 變壓器有載調壓分接頭調試。試驗方法應符合現行國家標準《電氣裝置安裝工程電氣設備交接試驗標準》GB 50150的有關規定，變壓器應無異常、分接頭檔位指示正確。

5 核對相序。對于380V電壓等級并網的分布式電源，可采用量程合適的相序表直接進行相序核對;對于10(6)KV～35KV電壓等級并網的分布式電源，可采用高壓靜電電壓表進行相序核對。

6 互感器二次回路檢查。完成母線充電并帶負荷后，進行電壓二次回路核相、電流二次回路極性檢查和相序核對。

4.2.3 監控與通信系統調試。調試分布式電源與公共電網之間監控與通信系統的功能，宜包括規約一致性測試、時鐘同步調試、遙測量正確性調試、遙信功能調試、遙控功能調試、遙調功能調試。調試方法應符合下列規定：

1 規約一致性測試。測試方法應符合現行行業標準《遠動設備及系統 第5-6部分：IEC 60870-5配套標準 一致性測試導則》DL/T 634.56的有關規定，一致性測試應包含肯定功能(模擬正確情況)和否定功能(模擬錯誤情況)的校驗;

2 時鐘同步調試。分布式電源監控系統(裝置)設置一個時、分、秒均偏離主站的時間，主站通過傳輸規約將時鐘同步命令下發給分布式電源監控系統(裝置)，分布式電源監控系統(裝置)的時間應調整到主站下發的時間;

3 遙測量正確性調試。分別用測試儀表對分布式電源并網點電壓、電流、有功功率、無功功率、頻率等模擬信號進行測量，記錄表計測量值、主站顯示值，并計算誤差;測量誤差和響應時間應符合現行國家標準《遠動終端設備》GB/T 13729的有關規定;

4 遙信功能調試。包括斷路器和隔離開關的位置信號、測控保護裝置狀態信號、保護告警和保護動作信號的正確性及傳輸性能調試，檢查主站上的狀態顯示是否與實際狀態一致;計算遙信響應時間，應小于2s;

5 遙控功能調試。在主站對分布式電源并網開關進行遙控操作，并網開關應正確動作，遙控命令執行時間應小于5s，該時間是指從主站發出遙控命令到被控設備動作的時間;

6 遙調功能調試。在主站對分布式電源進行遙調操作，遙調命令應正確執行。

4.2.4 接入10(6)kV～35kV電壓等級電網的分布式電源，涉網繼電保護與安全自動裝置的調試應符合下列規定：

1 每一套涉網繼電保護和每一套安全自動裝置應逐一進行校驗;

2 涉網繼電保護整組設備的軟/硬壓板配合驗證，就地控制、非電量保護的回路及功能應正確;

3 試驗接線回路中的交、直流電源及時間測量連線均應直接接到被試保護屏柜的端子排上。交流電壓、電流試驗接線的相對極性關系應與實際運行接線中電壓、電流互感器接到屏柜上的相對相位關系(折算到一次側的相位關系)完全一致;

4 涉網繼電保護整組設備和安全自動裝置的功能傳動試驗正確，并應符合國家現行標準《繼電保護和安全自動裝置技術規程》 GB/T 14285和《繼電保護和電網安全自動裝置檢驗規程》DL/T 995的有關規定。

4.2 系統聯調

4.3.1 分系統調試通過且所有保護裝置投入后，方可進行并網工程的系統聯調。

4.3.2 分布式電源并網工程的系統聯調方案應經所接入電網運營管理方的確認。

4.3.3 分布式電源并網工程的系統聯調包括并網功能調試、有功功率控制功能調試、無功功率控制功能調試、故障后恢復并網功能調試以及防孤島保護功能調試。

4.3.4 有同期功能的分布式電源，并網功能調試應符合下列規定：

1 監視并記錄分布式電源并網點兩側的頻率、電壓和相位;

2 發出并網指令;

3 記錄并網時分布式電源與電網間的頻率差、電壓差、相角差以及合閘電流值;

4 分布式電源并網后應能正常運行，且任一次同期操作時應符合下列規定：

1) 分布式電源與電網之間的頻率差在±0.25Hz以內;

2) 并網開關分布式電源側與電網側的電壓幅值差在±10%標稱電壓以內。

4.3.5 以電網參考電壓進行同期的分布式電源，并網功能調試應符合下列規定：

1 連接監測設備，監視并網合閘命令以及分布式電源并網點的電壓、電流和頻率;

2 合上分布式電源并網開關，記錄并網操作過程中并網點電壓、電流;

3 同期操作合閘瞬間的合閘電流應不超過分布式電源額定輸出電流的110%。

4.3.6 有功功率控制功能的調試應符合下列規定：

1 保持無功輸出設定值不變的情況下，通過主站給分布式電源下發有功控制指令值PPSET，PPSET應不大于現場環境條件下分布式電源最大可輸出有功功率值;

2 記錄主站下發的有功功率指令數值PPSET，以及分布式電源有功輸出曲線和無功輸出曲線;

3 計算分布式電源有功輸出達到穩定值的調整時間TPSET， TPSET指圖1中分布式電源有功輸出值達到并保持在PPSET的允許偏差值Pdev以內所用的時間。

圖1 有功功率調整時間

4.3.1 無功功率控制功能的調試應符合下列規定：

1 通過主站給分布式電源下發無功控制指令值QQSET，QQSET應不大于分布式電源額定功率的20%;

2 記錄主站下發的無功功率指令數值QQSET，以及分布式電源并網點電壓、有功輸出曲線、無功輸出曲線;

3 調試過程中，分布式電源并網點電壓偏差應符合現行國家標準《電能質量 供電電壓偏差》GB/T 12325的有關規定，且功率因數應在規定范圍內;

4 計算分布式電源無功輸出達到穩定值的調整時間TQSET， TQSET指圖2中分布式電源無功輸出值達到并保持在QQSET的允許偏差值Qdev以內所用的時間。

圖2 無功功率調整時間

4.3.1 故障后恢復并網功能調試應符合下列規定：

1 將分布式電源與電網相連，分布式電源穩定運行5min;

2 斷開分布式電源與電網的并網開關，保持5min;

3 對于接入220V/380V電網的分布式電源，合上并網開關，記錄恢復并網時間;

4 對于接入10(6)kV～35kV電壓等級的分布式電源，合上并網開關，連續運行5min;向分布式電源發出并網指令，記錄恢復并網時間，下發并網指令前，分布式電源不應自行并網。

4.3.2 逆變器類型分布式電源的防孤島保護功能調試應滿足下列規定：

1 防孤島保護功能調試前，應檢查廠家提供的逆變器防孤島保護出廠試驗報告;

2 將分布式電源與電網相連;

3 斷開分布式電源并網點開關的上一級開關;

4 記錄分布式電源防孤島保護動作時間 ;

5 計算孤島保護響應時間。

5.并網工程驗收

5.1 一般規定

5.1.1 并網工程驗收應在分布式電源并網工程調試完成后進行。

5.1.2 并網工程驗收的條件應符合下列規定：

1 按附錄A的規定完成自查并符合全部要求;

2 通過并網工程調試，并提交并網工程調試報告;

3 通過試運行，并提交符合附錄B規定的相關資料;

4 計量裝置已安裝并通過檢定;

5 分布式電源并網工程驗收方案。

5.1.3 并網工程驗收方案的內容應符合下列規定：

1 并網工程驗收的負責單位、參加單位和人員;

2 并網工程驗收地點、時間;

3 并網工程驗收項目、內容和方法。

5.2 并網工程驗收的組織

5.2.1 分布式電源所接入電網的運營管理部門負責組織相關部門成立驗收工作組;分布式電源的建設(業主)單位、設計施工單位、監理單位、受委托的并網測試機構配合進行驗收相關工作。

5.2.2 并網工程驗收工作組主要職責應包括以下內容：

1 審定并網工程驗收方案;

2 負責并網工程驗收工作;

3 確認并網工程驗收結果;

4 對驗收中發現的問題，提出處理意見;

5 簽署并網工程驗收結果文件等。

5.3 并網工程驗收的主要工作

5.3.1 分布式電源并網工程驗收包括現場查看、資料審查以及對并網工程調試項目的現場抽查。

5.3.2 現場查看和資料審查工作包括一般性檢查、一次系統驗收、二次系統驗收、通用技術條件檢查，驗收內容和要求應符合附錄A的規定。

5.3.3 現場抽查應符合下列規定：

1 抽查項目包括并網功能、故障后恢復并網功能、防孤島保護功能;

2 抽查項目至少應做一項;

3 試驗方法按本標準第4.3條的有關規定執行;

4 抽查項目的試驗結果應滿足現行行業標準《分布式電源接入電網技術規定》NB/T 32015的有關規定。

5.3.4 并網工程驗收通過的條件應符合下列規定：

1 驗收檢查內容與要求應符合附錄A的規定，“驗收結果”不得存在“不符合”項;

2 提交的資料符合附錄B的規定;

3 現場抽查項目應符合本標準第5.3.3條的規定;

5.3.5 并網工程驗收未通過的處理應符合下列規定：

1 由建設(業主)單位組織，監理及施工單位參加，分析原因，提出整改措施，落實責任單位，并進行整改閉環;

2 由分布式電源所接入電網的運營管理部門組織，對整改問題逐項檢查、驗收;

3 無法返工或返修的問題，應經相關鑒定機構進行鑒定，對不影響內在質量、使用壽命、使用功能、安全運行的可做讓步處理，應在“驗收結果”欄內注明“讓步處理”。

5.4 并網工程驗收結論與報告

5.4.1 并網工程驗收完成后，應按附錄C的規定編寫驗收?qǐng)?bào)告，做出驗收結論，并由驗收工作組簽字確認。

5.4.2 并網工程驗收過程中所發現的問題及其整改落實情況應有專門記錄，并歸檔。

附錄A 并網工程驗收檢查內容與要求

A.0.1 分布式電源并網工程驗收的檢查內容和要求應符合表A.0.1的要求。

表A.0.1并網工程驗收檢查內容與要求

附錄B 并網工程驗收應提供的資料

B.0.1 分布式電源并網工程驗收提供的資料應符合表B.0.1的要求。

附錄C 并網工程驗收?qǐng)?bào)告

C.0.1 分布式電源并網工程驗收?qǐng)?bào)告應包括以下內容：

1 并網工程驗收的依據、驗收目的、組織機構和驗收過程;

2 被驗收分布式電源項目簡介;

3 并網工程驗收內容和項目，應包括以下內容：

1) 被驗收分布式電源的結構與相關參數(包括：一次及二次系統、接線、原理圖、主要設備);

2) 主要技術指標;

3) 并網工程驗收記錄及數據處理。

4 并網工程驗收前已完成的相關工作;

5 存在主要問題及整改建議;

6 并網驗收結論;

7 并網驗收工作組成員簽字表;

8 相關附件。

本規范用詞說明

1 為便于在執行本規范條文時區別對待，對要求嚴格程度不同的用詞說明如下：

1) 表示很嚴格，非這樣做不可的用詞：

正面詞采用“必須”，反面詞采用“嚴禁”。

2) 表示嚴格，在正常情況下均應這樣做的用詞：

正面詞采用“應”，反面詞采用“不應”或“不得”。

3) 表示允許稍有選擇，在條件許可時應首先這樣做的用詞：

正面詞采用“宜”，反面詞采用“不宜”。

4) 表示有選擇，在一定條件下可以這樣做的用詞，采用“可”。

2 條文中指明應按其他有關標準執行的寫法為“應符合……的規定”或“應按……執行”。

引用標準名錄

《高壓輸變電設備的絕緣配合》GB 311.1

《安全標志》GB 2894

《3.6kV-40.5kV交流金屬封閉開關設備和控制設備》GB 3906

《電能質量 供電電壓偏差》GB/T 12325

《電能質量 電壓波動和閃變》GB/T 12326

《額定電壓1kV(Um=1.2kV)到35kV(Um=40.5kV)擠包絕緣電力電纜及附件 第1部分：額定電壓1kV(Um=1.2kV)和3kV(Um=3.6kV)電纜》GB/T 12706.1

《額定電壓1kV(Um=1.2kV)到35kV(Um=40.5kV)擠包絕緣電力電纜及附件 第2部分：額定電壓6kV(Um=7.2kV)到30kV(Um=36kV)電纜》GB/T 12706.2

《遠動終端設備》GB/T 13729

《電能質量 公用電網諧波》GB/T 14549

《電能質量 三相電壓不平衡》GB/T 15543

《電能質量 電力系統頻率偏差》GB/T 15945

《安全標志使用導則》GB 16179

《建筑物防雷裝置檢測技術規范》GB/T 21431

《電力安全工作規程(線路)》GB 26859

《電力安全工作規程(發電廠和變電站電氣部分)》GB 26860

《交流電氣裝置的接地設計規范》GB/T 50065

《電氣裝置安裝工程電氣設備交接試驗標準》GB 50150

《低壓成套開關設備和控制設備》GB 7251.1

《分布式電源接入電網技術規定》NB/T 32015

《電能計量裝置技術管理規程》 DL/T 448

《遠動設備及系統 第5-6部分：IEC 60870-5配套標準 一致性測試導則》DL/T 634.56

《電能量計量系統設計技術規程》DL/T 5202
